FP-XG溫.熱模鍛機系列
-
FP-XG齒輪驅動
XG型為齒輪驅動,可由齒輪比設計降低行程速度，達到慢速成形效果。適用於鋁、銅等非鐵材料的鍛件成形，亦適合於長引伸工程鍛鋼件需求, 如汽車傳動軸CV-Joint。
- 特點
-

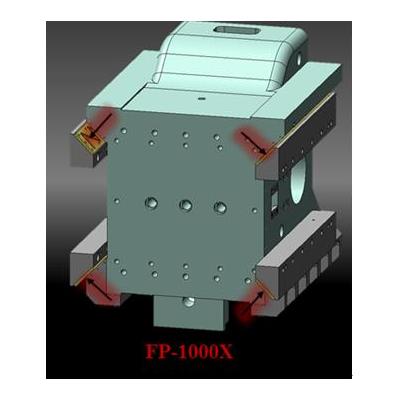

(1).X型滑塊導軌
滑塊導軌採用X型設計,充分克服鍛打時模具熱傳導至滑塊造成熱膨脹現象。該設計使滑動間隙變化降至最低, 特長導軌設計, 提升整體剛性與偏心負載能力, 更適用於精密多工位鍛造作業。

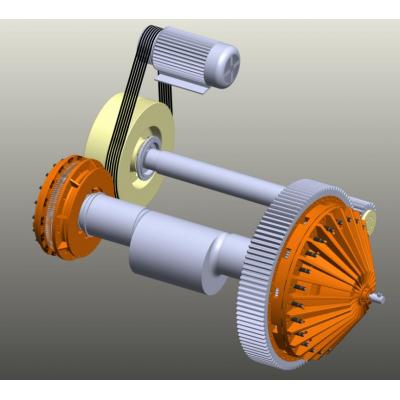

(2).新式飛輪, 大齒輪懸掛機構
1.飛輪與大齒輪懸掛於軸受上，重量不再懸掛於偏心軸上，轉動時銅襯不會發熱並可減少襯銅磨損，提高使用壽命。
2.新式懸掛設計可確保飛輪及大齒輪運轉順暢無偏擺，大大降低齒輪運轉產生噪音，同時提升齒輪壽命。
3.飛輪內部軸承採用機油強制潤滑，可確保永不缺油，且機油有冷卻之效果，更能提高軸承之壽命.

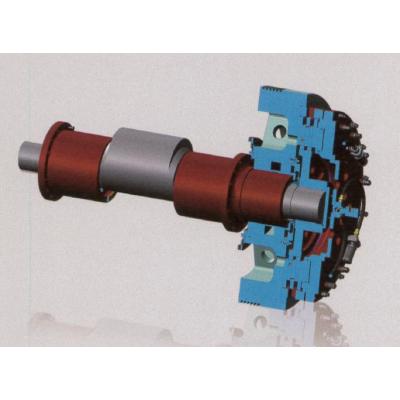

(3).半密閉式離合器機構
半密閉型離合器機構，藉由旋轉運動引入外部冷空氣進入離合器，增加散熱功效並有效降低離合器內部作業溫度，增加來令片接觸面積，提升離合器傳動力矩，同時延長來令片使用年限.
(4)超高剛性機架
1. 機架頂端強化四片鋼板強度，使其呈拱門形狀，提升機架剛性與減少機架變形，同時分擔偏心軸荷重並減輕機架衝擊力，保護偏心軸避免發生斷裂。
2. 機架結構優化，提升機架鋼性並降低內應力負載，更適用於重負荷鍛造作業。
規格
|
優點 |
設計 |
|
高生產效率，模具壽命高 |
齒輪傳動,由齒輪比設計降低形成速度. |
|
鍛件精度高，品質穩定 |
X型滑塊導軌，特長導軌設計 |
|
高安全性，確保人機安全 |
HDMI人機介面. PLC多重迴路安全系統，微電腦噸位監控 |
|
特殊設計，減低噪音 |
新式飛輪,大齒輪懸掛機構. |
|
維修保養簡便，操作容易 |
循環式自動潤滑系統，卡模解放設計 |
|
鐵、鋁、銅、鈦皆可鍛打，用途廣泛 |
超高剛性機架與特殊傳動設計，允許多工位鍛造 |
|
項目 / 型號 |
單位 |
FP-600XG |
FP-800XG |
FP-1000XG |
FP-1300XG |
FP-1600XG |
|
能力 |
噸 |
600 |
800 |
1000 |
1300 |
1600 |
|
滑塊行程 |
公釐 |
200 |
250 |
250 |
280 |
300 |
|
滑塊調整量 |
公釐 |
10 |
10 |
10 |
10 |
10 |
|
行程次數 |
次/分鐘 |
70 |
60 |
60 |
60 |
50 |
|
有效作業行程數 |
次/分鐘 |
18 |
18 |
18 |
16 |
16 |
|
閉合工作高度 |
公釐 |
750 |
850 |
950 |
950 |
1100 |
|
能力發生點 |
公釐 |
6 |
6 |
6 |
6 |
6 |
|
(L-R & F-B) 滑塊面積 |
公釐 |
660*730 |
770*810 |
880*1050 |
1020*1080 |
1050*1130 |
|
(L-R & F-B) 台盤面積 |
公釐 |
800*880 |
880*1000 |
1040*1080 |
1140*1140 |
1200*1200 |
|
(L-R & F-B) 側窗口尺寸 |
公釐 |
550*550 |
600*600 |
700*700 |
750*700 |
980*800 |
|
主動電機 |
仟瓦 |
45kw*6p |
55kw*6p |
75kw*6p |
90kw*6p |
110kw*6p |
|
滑塊調整電動機 |
仟瓦 |
0.4kw*4p |
0.75kw*4p |
0.75kw*4p |
1.5kw*4p |
1.5kw*4p |
|
滑塊電動機 |
仟瓦 |
0.75kw*4p |
0.75kw*4p |
0.75kw*4p |
0.75kw*4p |
0.75kw*4p |
|
上項料能力-行程 |
噸-公釐 |
6Ton-30mm |
10Ton-30mm |
10Ton-30mm |
10Ton-40mm |
10Ton-40mm |
|
下項料能力-行程 |
噸-公釐 |
8Ton-50mm |
12Ton-50mm |
12Tom-50mm |
12Tom-50mm |
17Ton-50mm |
|
上頂料油壓電動機 |
仟瓦 |
7.5kw |
7.5kw |
7.5kw |
7.5kw |
7.5kw |
|
下頂料油壓電動機 |
仟瓦 |
11kw |
11kw |
11kw |
11kw |
11kw |
|
工位數-工位距離 |
個-公釐 |
1 |
1 |
1 |
1 |
3-240 |
|
使用空氣壓力 |
公斤/公分² |
5 |
5 |
5 |
5 |
5 |
|
機器重量 |
公斤 |
50,000 |
65,000 |
90,000 |
105,000 |
140,000 |
|
(長*寬*高*) 機器尺寸 |
公釐 |
3425*3405*5280 |
3665*3655*5810 |
3960*3975*6150 |
4200*4200*6675 |
4410*4435*7800 |
標準附件
|
高效率煞車系統 |
超負荷監控系統 |
過運轉保護裝置 |
|
自動潤滑循環系統 |
卡模解放裝置 |
頂料停留裝置 |
|
角度指示器 |
多角度工作照明系統 |
|
