肘節式冷間精密鍛造機 JKP 系列
-
本機用途︰

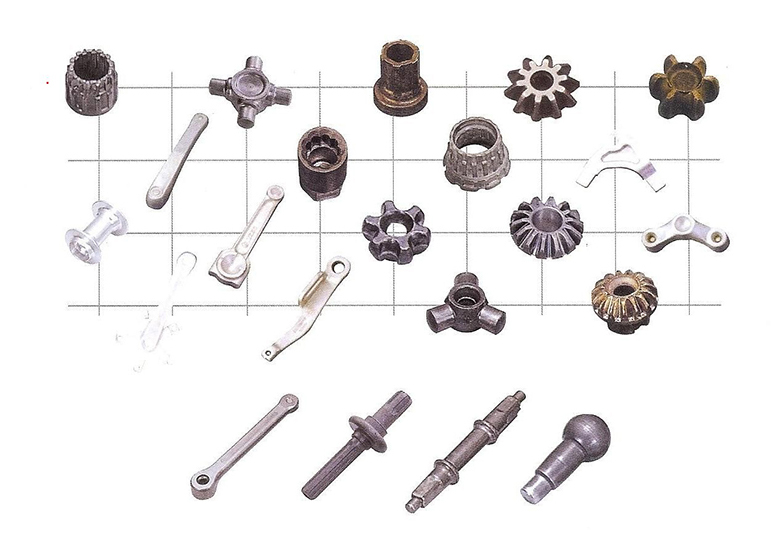

肘節式冷間精密鍛造機廣泛使用於手工具、汽車、機車、自行車、火車、船舶、航空、工具機、紡織機、土木機械、輸送機械、礦山機械、五金零件等鍛造零件加工，為現代鍛造廠不可缺少的先進機械設備，易掌握客戶之精密鍛件，品質與交貨時效，是鍛造廠最佳生產利器。
- 特點
-
1. 凸輪與軸接合採用錐形環便利凸輪角度調整，凸輪表面有刻度依需求可做角度調整。
2. 頂出橫軸與搖臂採用錐形環接合，利用錐形環螺拴頂預緊力做為安全裝置，如頂出機構 超負荷藉由錐形環打滑達到保護頂出機構，搖臂與橫軸表面有刻度指針對正，如發現位 移表示已超負荷使用，重新調整回歸正確位置。
規格
| 優點 | 設計 |
| 可鍛造多種材料，實現無毛邊鍛造 | 肘節式傳動機構，結構精密度媲美日製 |
| 鍛件精度高，品質優良 | 軸節式連桿設計，下死點停留，加強成型 |
| 生產無人化，自動化大量生產 | 可搭配自動送料設備 (選配) |
| 數位科技，高安全性 | PLC多重迴路安全系統，安全光幕，負荷監控 |
| 產品有效成型，模具壽命高 | 特殊行程曲線，上下模慢速近接，減震、降溫，提高模具壽命 |
| 維修保養簡便，操作容易 | 自動潤滑系統含檢知裝置，卡模解放設計 |
| 項目 / 型號 | 單位 | JKP-400M | JKP-400L | JKP-650L | JKP-800L | JKP-1000L | JKP-1200L |
| 能力 | 噸 | 400 | 400 | 650 | 800 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|
| 滑塊行程 | 公釐 | 180 | 180 | 200 | 220 | 250 | 250 |
| 滑塊調整量 | 公釐 | 15 | 15 | 15 | 15 | 15 | 15 |
| 行程次數 | 次/分鐘 | 40 | 40 | 35 | 35 | 30 | 30 |
| 有效作業行程數 | 次/分鐘 | 12 | 12 | 12 | 12 | 12 | 12 |
| 閉合工作高度 | 公釐 | 600 | 620 | 807.5 | 850 | 957.5 | 1107.5 |
| 能力發生點 | 公釐 | 8 | 8 | 8 | 8 | 8 | 8 |
| (L-R & F-B) 滑塊面積 | 公釐 | 400*500 | 600*600 | 750*700 | 800*800 | 1020*1000 | 1400*1200 |
| (L-R & F-B) 台盤面積 | 公釐 | 580*700 | 700*700 | 900*840 | 950*900 | 1200*1000 | 1580*1200 |
| (L-R & F-B) 側窗口尺寸 | 公釐 | 420*410 | 420*430 | 600*500 | 650*600 | 850*650 | 950*800 |
| 主動電機 | 仟瓦 | 變速3.7kw*4p 定速30kw*6p |
變速3.7kw*4p 定速30kw*6p |
變速55kw*4p 定速45kw*6p |
變速75kw*4p 定速55kw*6p |
變速75kw*4p 定速55kw*6p |
變速110kw*4p 定速90kw*6p |
| 上項料能力-行程 | 噸-公釐 | 6Ton-30mm | 6Ton-30mm | 6Ton-30mm | 6Ton-30mm | 6Ton-30mm | 6Ton-30mm |
| 下項料能力-行程 | 噸-公釐 | 30Ton-80mm | 30Ton-80mm | 30Ton-80mm | 30Ton-80mm | 30Ton-80mm | 50Ton-80mm |
| 機器重量 | 公斤 | 35,000 | 38,000 | 48,000 | 68,000 | 92,000 | 110,000 |
| (長*寬*高*) 機器尺寸 | 公釐 | 1800*3215*4980 | 2003*3234*5000 | 2311*3678*5530 | 2668*4238*6300 | 2965*4588*6980 | 3485*4618*7230 |
標準附件
| 超負荷監控系統 | 過運轉保護裝置 | 潤滑油冷卻裝置 |
| 自動潤滑循環系統 | 卡模解放裝置 | 頂料停留裝置 |
| 電子角度指示器 | 多角度工作照明系統 | 模高指示器 |
