FP-XG温熱金型鍛造機シリーズ for 精鍛機械株式会社

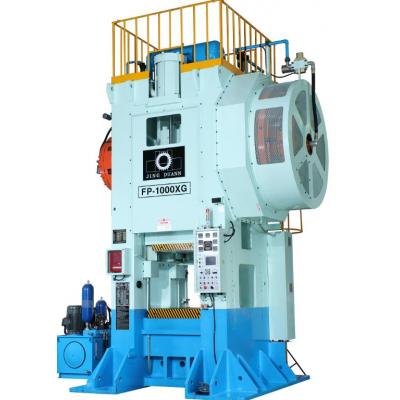

FP-XG温熱金型鍛造機シリーズ

FP-XGギア駆動

XGはギア駆動、ギア比率設計よりストローク速度の低下、スロー成型効果へ達成。アルミや銅などの非鉄材料の鍛造成型に適用、長引延工程の鍛造要求にも適切、例え、車の伝動軸CV-Jointです。

機能

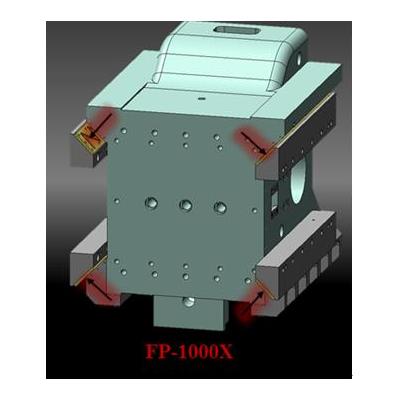

(1).X型ブロックスライダ

X型のブロックスライダー設計の採用より、鍛造時に金型への熱伝動から、ブロックの膨張現象を克服。この設計よりスライド間の隙間の変化を抑え、特徴レール設計より、全体の鋼性と偏心負荷能力を向上、精密のワークステーション鍛造作業に適用にします。

(2)新型フライトホール.大ギア懸掛構造

1.軸受けにフライホールと大ギアを懸掛し、重量は偏心軸に懸掛するではなく、回転時の銅パッドは発熱しないため、銅パッドの摩耗低下より、使用寿命を向上します。

2.新型懸掛設計より、フライトホールと大ギアの運転スムーズの確保ため、大幅にギア回転の騒音を減らせ、同時にギア寿命を向上します。

3.フライトホール内部のベアリングは強制的なエンジン潤滑油採用より、潤滑油の保ちの確保、冷却効果、ベアリング寿命を向上します。

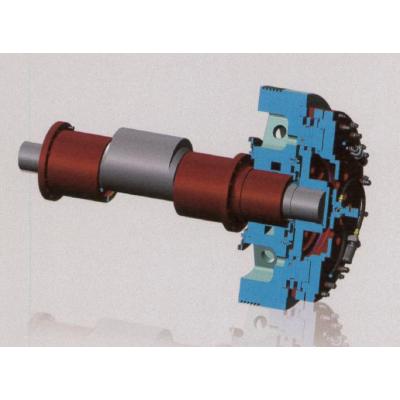

(3)半密閉式クラッチ構造

半密閉クラッチ構造、回転運動より外部冷空気のクラッチへの導入、散熱効率向上そして、クラッチ内部作業温度の低減、ライニングへの当たり面積増加より、クラッチ伝動モーメント向上、ライニングの使用寿命が高めます。

(4)超高鋼性台座

1.台座上部に四枚強化された鋼板にアーチ形状、台座鋼性アップと台座変形の減り、同時に偏心軸への重量負担の分担より台座への衝撃低減、偏心軸の断裂を避けます。

2.台座構造のベスト化より、台座鋼性の上げそして、内部応力の低減へ、重量負担の鍛造作業に適用します。

仕様

長所	設計
高生産効率、金型寿命向上	ギア伝動はギア比率設計より成型速度を低下します。
高精度な鍛造品、安定な品質	X型ブロックスライダーの特徴スライダー設計
高安全性、人と機械の安全確保	HMIインターフェース.PLC多重回路安全システム、コンピューター重量トン位モニター
特殊な設計、騒音低減	新式フライトホール.大ギア懸掛構造
簡単なメンテ‧操作容易	循環式自動潤滑システム、金型ロック開放設計
鉄‧アルミ‧銅‧チタンなどの鍛造可能、幅広い用途	超高鋼性架台と特殊な伝動設計より、多ワークステーション鍛造可能

標準付属品
